一．概述

HOLD-608系列智能熱工自動檢定系統，是以計算機為核心，配以進口高精度六位半數字萬用表，以及低電勢掃描開關，主控箱等構成的測控系統。操作者可在中文Windows XP操作系統下方便地用鼠標進行全過程的操作。微機系統實時顯示檢定爐（或油槽、水槽等）的控溫曲線、溫度數值、以及檢定時間等參數。系統完全按照現行國家計量檢定規程進行數據處理，并能打印各種記錄表格、檢定證書，還可保留原始記錄以備將來查閱。系統完全實現了熱電偶和熱電阻檢定過程的全部自動化，即：自動控溫、自動檢定、自動數據處理、自動打印檢定結果。使操作者的勞動強度大大降低，并提高了檢定的工作質量。本裝置還提供了該系統的認證程序以及數據文件管理程序，為操作者對系統的認證和檢定結果的歸檔、檢索和查詢提供了方便。

二．主要性能特點

1．先進的操作方式

     使用Windows軟件編程，完全在Windows XP操作平臺下運行。完全符合Windows環境的操作習慣，視窗界面，下拉式菜單，使用鼠標選擇輸入?yún)?shù)和進行過程操作，功能強大，使用方便、靈活、快捷。

2.  自動化程度高

     檢定過程連續自動控溫、自動檢定、自動進行數據處理，自動打印各種檢定記錄和檢定證書。

3．高精度，高分辨率

     選用先進的六位半高精度進口數表。準確度達0.005% ，分辯力0.1μV；0.1mΩ。檢測過程中進一步對采樣數據進行數字濾波和壞值剔除。

4．顯示直觀

     在檢定過程中顯示器實時顯示檢定爐（或油槽、水槽等）的溫度變化曲線、檢定爐（油槽、水槽）溫度、檢定點溫度、檢定進程、冷端溫度、控溫偶的毫伏值（控溫?zé)犭娮璧碾娮柚担┖蜋z定時間。

5．功能齊全，配置靈活

可以檢定各種分度號的廉金屬熱電偶和Ⅱ級貴金屬熱電偶以及各種分度號的熱電阻

可以檢定兩線制(四線制)和三線制熱電阻

可以對熱電阻在同一個溫度點進行多批檢定，可在不同時間分別檢定0℃點和100℃點，程序自動整理合成報表，更切合熱電阻檢定的實際狀況，可有效地提高工作效率

具有多種冷端補償方式：備有零點補償，輸入室溫補償和冷端自動跟蹤補償三種方式供操作者選擇

可以對補償導線進行修正，使檢定結果更正確

可以任意設定溫度點：熱電偶在300℃-1200℃之間，每隔5℃；熱電阻在50℃-300℃之間每隔10℃任意設定

可以在油槽中檢定工作用低溫?zé)犭娕迹?span>50℃-300℃）

具有手動/自動切換功能，提供特殊情況下操作手段

主控箱四個按鈕操作，操作更加方便，更加正確

6．溫度控制精度高,檢定時間短

     采用多種優化的直接數字控制算法,并提供多組不同對象的控溫參數選擇。保證檢定過程的溫度變化率檢定爐小于0.6℃/6min；油槽小于0.04℃/10min。熱電偶一般每個檢定點檢定時間約30分鐘左右；而熱電阻約60分鐘左右。

7．標準化程度高,報表規范

     熱電偶、熱電阻的檢定過程、數據處理、檢定記錄和檢定證書完全符合國家計量檢定規程JJG-351-96、JJG-229-98規程和90溫標宣貫手冊的要求。尤其是熱電阻檢定程序已按照國家最新頒布的JJG-229-98規程重新進行了編制。

8．?dāng)?shù)據管理功能

    系統備有數據文件管理功能,可對檢定報表進行存儲、歸檔、檢索和查詢。操作者可隨時查閱或打印任意一次的檢定記錄報表或檢定證書。裝置將報表的預覽和打印都放在“Office2003”下的電子表格“Excel”中進行處理。由于“Excel”的強大功能和方便靈活的操作方法，使報     表的預覽和打印都更得心應手。

9．保護措施完善

     備有系統自檢程序,可對數字表、主控箱、專用接口卡以及導線連接情況進行自檢。當出現超溫、斷偶或電偶短路的情況系統將自動關斷調功輸出，切斷加熱電流并提示報警。當出現主控箱或微機死機時，系統也將自動關斷調功輸出，切斷加熱電流。

10.硬件設計合理，制作工藝先進

    關鍵部件出廠前經過嚴格的老化和檢驗。調功器可提供三路調功輸出，為操作者對不同的控溫對象轉接提供方便。主控箱內配有具自動保護功能的CPU，因此系統更加安全可靠。

三. 主要技術指標

1．  掃描開關寄生電勢     ≤0.4μV

2．  分辨力

最高電勢測量分辨力  0.1μV

最高電阻測量分辨力  0.1mΩ

3．  準確度

電勢測量不確定度  ≤0.01%

電阻測量不確定度  ≤0.01％

熱電偶檢定不確定度  ≤1.2℃（含二等標準熱電偶年變化0.7℃）

熱電阻檢定不確定度  ≤0.05℃

4．  恒溫的穩定度

熱電偶檢定過程恒溫后  爐溫變化≤0.2℃／min

熱電阻檢定過程恒溫后  油槽溫度變化≤0.04℃／10min

5．  冷端自動補償

 當冷端溫度在（20±10）℃的范圍內時，補償誤差≤0.2℃

6．  檢定溫度：

熱電偶300～1100℃

      熱電阻0～300℃（包括低溫?zé)犭娕迹?

7．  檢定支數：

熱電偶可同時檢定1～10支

熱電阻可同時檢定1～10支，熱電阻允許在同一溫度點上進行多批檢定。

8.  可檢定熱電偶類分度表：S、K、E、R、B、T、N、J

    可檢定熱電阻類分度表：Pt100、Pt50、Pt10、Cu100、Cu50、BA1、BA2、G

9．  一次可連續檢定點：熱電偶6個；熱電阻3個

10．  檢定時間：熱電偶檢定，正常條件下平均每百度約30分鐘。

11．  本檢定系統按現行國家計量檢定規程進行數據處理。

12．  工作環境：環境溫度 20℃±3℃;相對濕度≤75%

13．  使用電源：AC 220V±10% ;50±１Hz;要求接地電阻≤4Ω

四、主要配置

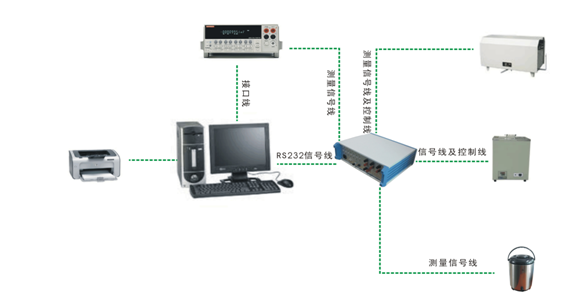

HOLD-608智能化溫度儀表檢定系統主要有主控箱、進口6 1/2位數字多用表、微機系統、檢定爐、水槽、油槽、熱工計量管理系統軟件、測量導線和通訊導線等部分組成。（見圖）
